科德技淘存储主机组装指南 机箱与主板的安装与测试（第1.2部分）

一、前言

在存储主机的组装流程中，机箱与主板的安装是承上启下的关键环节。本部分（1.2）聚焦于科德技淘存储主机的机箱与主板组装及其测试要点，帮助装配人员规范操作、降低返工率，并为后续硬盘架、电源与散热系统的安装打好基础。

二、组装前的准备工作

1. 工具与耗材：十字螺丝刀、防静电手环、扎带、硅脂（如需）、主板铜柱及配套螺丝。
2. 环境要求：在防静电工作台上操作，保持台面整洁，避免金属碎屑落入主板插槽。
3. 部件核对：确认机箱型号与主板板型（如ATX、Micro-ATX）匹配，核对科德技淘存储主机的背板接口与主板I/O挡板位置一致。

三、机箱准备

1. 拆除机箱两侧面板，取出配件包。
2. 根据主板孔位在机箱底板上安装铜柱，确保铜柱数量与主板固定孔一一对应，避免多余铜柱造成短路。
3. 预先安装主板I/O挡板，注意方向与接口开孔对齐。
4. 合理规划走线路径，为后续SATA线与电源线预留空间。

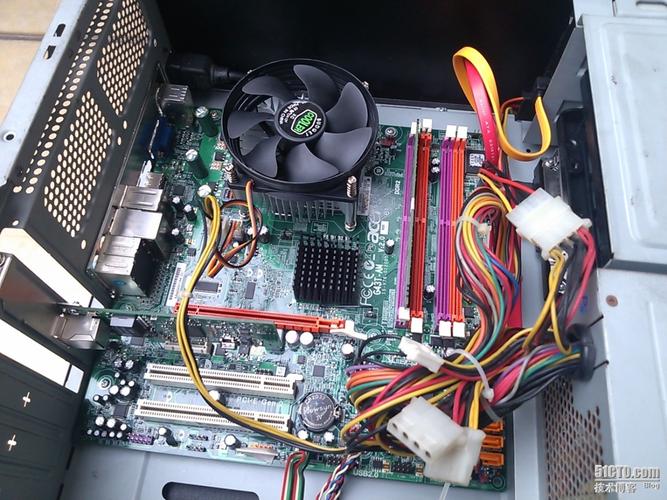

四、主板安装

1. 将主板对准I/O挡板与铜柱缓缓放入机箱，避免刮伤主板背面焊点。
2. 使用螺丝按对角顺序逐步固定主板，力度适中，防止主板变形。
3. 连接机箱前面板跳线（电源开关、重启、指示灯）及前置USB、音频接口，参照主板说明书核对针脚定义。
4. 初步整理线材，用扎带固定，保持风道通畅。

五、测试部分

在完成机箱与主板组装后，应进行分阶段测试：

1. 目视检查：确认主板固定牢固、無多余铜柱、跳线连接无误。
2. 上电前测试：使用万用表检查主板供电接口有无短路，确认电源线连接正确。
3. 最小系统点亮测试：安装CPU、内存与电源，短接开机针脚，观察是否能正常点亮并进入BIOS，确认主板与机箱开关联动正常。
4. 接口功能测试：逐一验证前置USB、音频及指示灯功能。
5. 记录与反馈：将测试结果记录在装配工单中，如发现异常及时反馈并排查。

六、注意事项

• 全程佩戴防静电手环，避免静电损伤主板元件。
• 螺丝不可过紧，以免压裂主板PCB。
• 跳线连接前务必查阅主板手册，防止误接导致无法开机。
• 测试阶段如遇无法点亮，优先检查内存与供电连接，再排查跳线。

七、小结

机箱与主板的规范安装及测试，是科德技淘存储主机组装质量的第一道保障。严格执行本部分流程，不仅能提升装配效率，也为后续存储单元的稳定运行奠定可靠基础。
